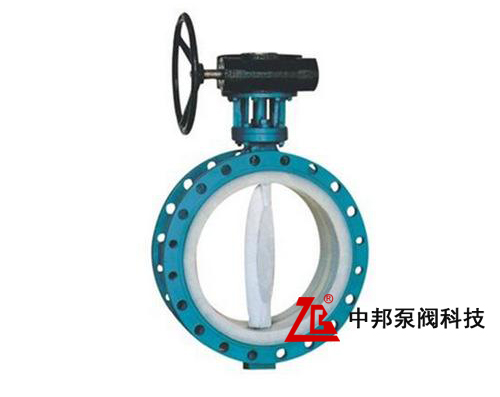

D341F46法兰大口径衬氟蝶阀

D341F46法兰大口径衬氟蝶阀

发布日期: 2019/7/5 11:21:14
标签: 法兰大口径衬氟蝶阀
上一个产品: D371F46衬氟对夹蝶阀
下一个产品: D671F46气动对夹半衬氟蝶阀
产品详情
产品详情
D341F46法兰大口径衬氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境,石油、化工、食品等多个特殊领域的需要,在常规蝶阀的阀内和阀板上衬聚四氟,使介质和阀体隔离,达到防腐的效果。衬氟蝶阀在常规条件下可以替代不锈钢阀体,具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。D341F型法兰衬氟蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

D341F4 D341F4/46衬氟法兰蝶阀产品概述
        我司研制的软密封双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用
D341F4 D341F4/46衬氟法兰蝶阀特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁晴耐油橡胶配对,使用寿命长。
3、四氟密封即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。
法兰衬氟蝶阀专用于控制非腐蚀性或强腐蚀性介质,阀体内腔表面无衬里或覆有择的各种氟塑料,适用于不同工作温度和液体管路.适用温度:≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)更多衬氟蝶阀.

法兰蝶阀主要特点为:

  1、小巧轻便,容易拆装及维修,并可在任意位置安装。

  2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。

  3、流量特性趋直线,调节性能好。

  4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

  5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。

  6、密封件可更换,且密封可靠达到双向密封。

  7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。

  8、该阀可设计成法兰连接和对夹连接。

  9、驱动方式可选择手动、电动或气动。

法兰蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

法兰蝶阀简介:蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性,从而使蝶阀的寿命得以提高。

法兰蝶阀其密封原理和结构特点同普通中线型蝶阀相同。

法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座、使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆,使蝶板具有较强的抗腐蚀性能。其密封原理和结构特点同普通中线型蝶阀相同。
